キャピラリ石英管の応用?

とは何ですか キャピラリー石英管 用途?

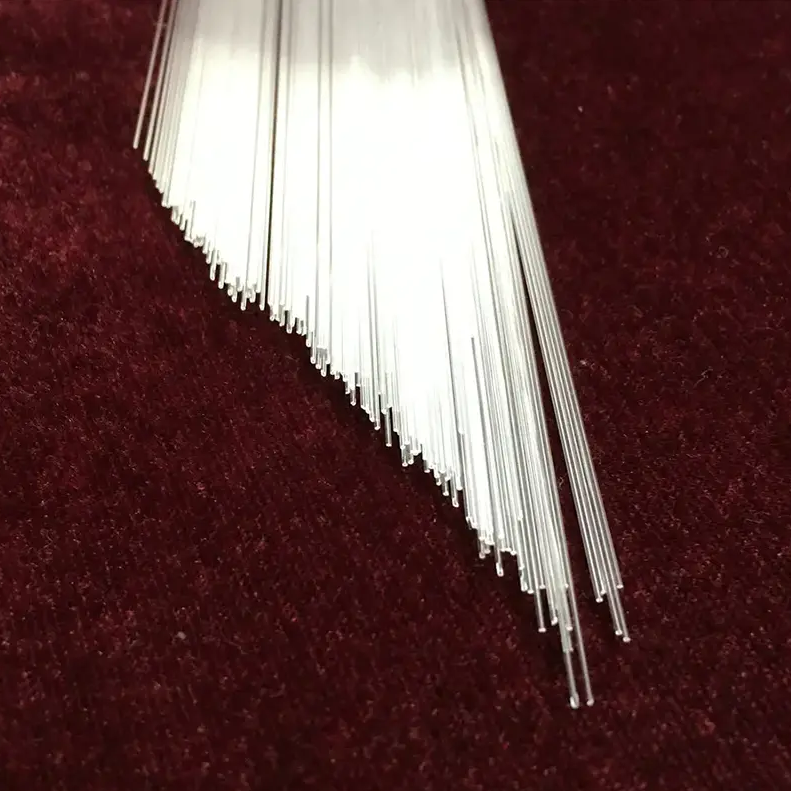

石英毛細管は、要求の厳しい光学、照明、科学用途の幅広い用途で使用される精密部品です。 その主な利点は、高い紫外線から近赤外線までの透過率、超低ヒドロキシル (OH) 含有量、および優れた熱安定性を組み合わせていることにあります。 —標準のガラスが単に機能できない場合に、それらを不可欠なものにする特性。 UV レーザーからハイエンドのメタルハライド ランプに至るまで、これらのチューブは重要な構造要素および光学要素として機能します。

UV レーザー システム

キャピラリ石英管の最も要求の厳しい用途の 1 つは、エキシマ レーザーや固体 UV レーザーを含む UV レーザー システムです。これらのシステムには、従来のガラスのほとんどが大きく吸収する 190 ～ 250 nm という短い波長で効率的に透過する光学コンポーネントが必要です。

石英に存在するヒドロキシル基 (OH) は、UV 範囲で顕著な吸収を引き起こします。 、特に 245 nm 付近。高温真空処理によって製造されたキャピラリー石英管は、OH 含有量を非常に低いレベル (多くの場合 1 ppm 未満) に低減し、長期間の使用による光の減衰や材料の劣化を直接防ぎます。

さらに、高純度石英の低い自家蛍光により、レーザーキャビティやビーム伝達システムのバックグラウンドノイズが最小限に抑えられ、精密アプリケーションでの信号の完全性が維持されます。

ハイエンドメタルハライドランプ

メタルハライドランプは、非常に高い内部温度 (多くの場合 800°C を超える) で動作するため、熱応力と化学反応性のハロゲン化物化合物の両方に耐えることができるエンベロープ材料が必要です。キャピラリー石英管は、これらのランプの内部発光管およびフィードスルー チャネルとして好ましい選択肢です。

この用途でキャピラリ石英管が満たす主な性能要件は次のとおりです。

• 高温持続における失透（結晶化）に対する耐性
• 金属イオン汚染が低い (通常、Fe、Al、Ca については 1 ppm 未満) ため、発光の変色を防ぎます。
• ホットスポットや機械的故障点を引き起こす可能性のある気泡や含有物が最小限に抑えられています。
• 低 OH 含有量により、ランプの動作寿命全体にわたってヒドロキシルによる光減衰を防止します。

これらの特性により、安定したルーメン出力とプロ用照明機器の長寿命が保証されます。

電気光学光源

石英毛細管は、重水素ランプ、キセノンアークランプ、水銀灯などの幅広い種類の電気光学光源のエンベロープまたは構造部品として広く使用されています。これらのデバイスは、UV から近赤外線スペクトル (約 190 nm ～ 2500 nm) までの光を効率的に透過するチューブの能力に依存します。

毛細管の内径は狭く、多くの場合、 0.5mm～数mm - 放出される光の空間分布と強度に直接影響を与える放電チャネルの形状を正確に制御できます。このため、寸法精度が重要な製造パラメータになります。

光学センシングと分光法

分析機器や光学センシングでは、石英毛細管は、分光計や蛍光検出器内のサンプル フロー セル、光ファイバー導管、または構造要素として機能します。彼らの UV励起下での低い自家蛍光 は、これらの状況において特に価値のある特性です。

石英材料が励起光の下で蛍光を発すると、不要なバックグラウンド信号が追加され、機器の検出限界が低下します。高純度のキャピラリー石英管はこの影響を抑制するため、以下の用途に適しています。

• 0.01%未満の信号対雑音比を必要とする蛍光分光フローセル
• バックグラウンド抑制が重要なラマン分光法サンプルホルダー
• 深紫外範囲で動作する吸収分光セル
• レーザー誘起破壊分光法 (LIBS) コンポーネント

キャピラリー形式の内径が狭く正確に制御されているため、ライフサイエンスや化学分析においてますます重要になっている微量測定が可能になります。

半導体および太陽光発電の処理

キャピラリ形式を含む石英管は、拡散、酸化、化学蒸着 (CVD) などのプロセスの半導体製造で広く使用されています。これらの環境では、チューブは 900°C から 1200°C 以上の温度にさらされ、多くの場合、反応性プロセスガスと組み合わせられます。

半導体用途では超低金属汚染は譲れない 微量の金属イオンがシリコンウェーハに拡散し、デバイスの性能を低下させる可能性があるためです。厳密な汚染管理を経て高純度の原料から製造されたキャピラリ石英管は、クリーンルーム環境で要求される厳しい純度基準を満たしています。

太陽光発電 (太陽電池) の製造では、同様の高温処理ステップで、ガス供給チャネルおよびプロセス チューブ インサートとしてキャピラリー石英コンポーネントが使用されます。

医療および生物分析機器

キャピラリー石英管 医療診断や生物分析プラットフォーム、特に検出や滅菌に UV 光を使用するプラットフォームに応用できます。例としては、キャピラリー電気泳動 (CE) システム、UV ベースのマイクロ流体チップ、DNA/RNA 分析機器などがあります。

キャピラリー電気泳動

CE システムでは、分離された分析物を検出するために、分離キャピラリーに UV 光 (通常は 214 nm または 254 nm) が照射されます。石英キャピラリはポリマー代替品よりも好まれます。 数千回の実行サイクルにわたって安定した UV 透過率 可塑剤や吸収剤が検体の流れに浸出しないようにします。

UV滅菌システム

UV 浄水および空気殺菌システムでは、石英管が UV ランプを包み、長期間の動作期間にわたって殺菌波長 (主に 254 nm) で高い透過率を維持する必要があります。真空処理されたキャピラリー石英管の低 OH 含有量は、低級材料の UV 出力を徐々に低下させるヒドロキシル誘発ソラリゼーションを防ぎます。

これらの用途を可能にする主要な材料特性

キャピラリ石英管の幅広い適用性は、特定の一連の材料特性に根ざしています。これらの特性を理解すると、上記の用途においてクォーツが代替品よりも優れた性能を発揮する理由が明確になります。

• 紫外から近赤外（190～2500 nm）までの高い透過率： 精密システムの全光学スペクトルにわたる使用を可能にします。
• 超低 OH 含有量 (高温真空処理により実現): UV レーザーやハイエンド ランプの吸収に関連した劣化を防ぎます。
• 金属イオンと不純物の含有量が低い: 半導体および分析用途における光の散乱と汚染のリスクを軽減します。
• 制御された気泡と介在物含有量: 熱または光応力下で故障を引き起こす可能性のある構造的な弱点を排除します。
• ~1100℃までの連続使用までの熱安定性: 変形や失透がなく、高温処理環境にも対応します。
• UV励起下での低い自家蛍光: 分光機器やセンシング機器のバックグラウンド抑制に重要です。

正しいものを選択する キャピラリー石英管 あなたのアプリケーションのために

すべてのキャピラリー石英管が同等であるわけではありません。特定の用途に合わせてチューブを選択する場合は、次のパラメータを考慮してください。

1. OH含有量仕様： UV レーザーおよび UV ランプの用途には、真空条件下で処理された低 OH グレードを指定してください。
2. 寸法公差: フローセルまたは排出チャネルの用途では、±0.01 mm という厳しいキャピラリー内径の公差が必要な場合があります。
3. 純度グレード: 半導体および分析アプリケーションでは、通常、主要元素の金属イオン含有量が 1 ppm 未満であることが必要です。
4. バブルクラス: 光学用途では、散乱損失を回避するために、気泡のないグレードまたはクラス A グレードのメリットが得られます。
5. 動作波長範囲: チューブの透過率曲線がシステムの特定の波長、特に 250 nm 未満の深紫外をカバーしていることを確認してください。

材料グレードをアプリケーション要件に適合させることで、早期故障を回避し、コンポーネントの耐用年数全体にわたって一貫したパフォーマンスを保証します。
