石英るつぼの性能を最適化するにはどうすればよいですか?

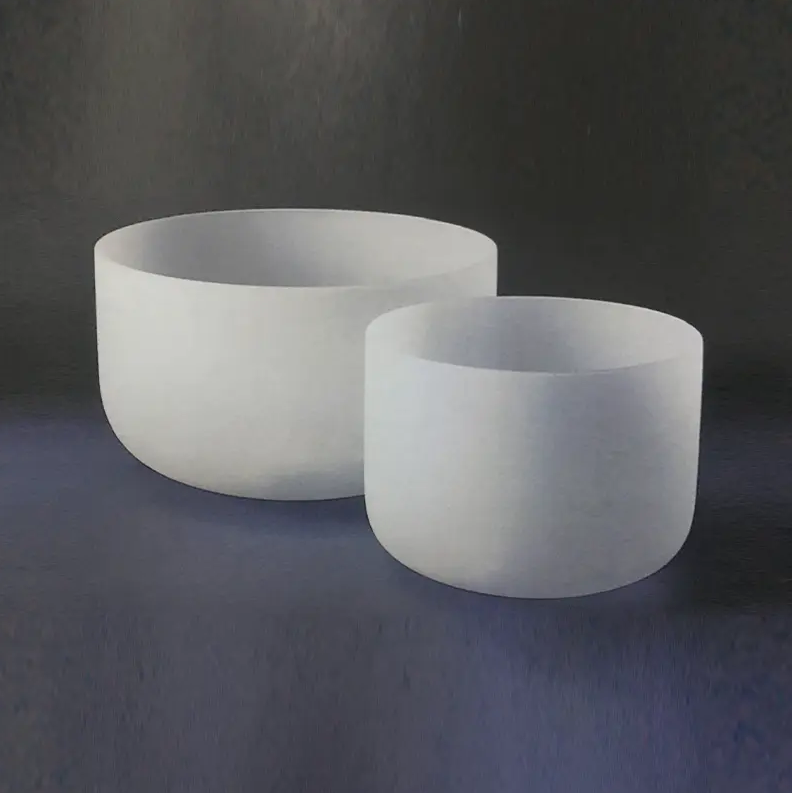

最適化するための主要な戦略 石英るつぼ パフォーマンス

石英るつぼの性能を最適化する最も効果的な方法は、温度勾配を制御し、厳格な汚染プロトコルを維持し、るつぼのグレードを特定のプロセス温度および化学環境に適合させることです。 これら 3 つの要因が合わさって、半導体、太陽光発電、実験室の用途における早期故障と歩留り損失の大部分を占めます。次のセクションでは、実用的なガイダンスとともに各最適化レバーを詳しく説明します。

プロセスに適したるつぼグレードを選択してください

全部ではない 石英るつぼ 等しいです。原料シリカの純度、製造方法 (溶融または合成)、および OH 含有量はすべて、上限使用温度と耐薬品性を決定します。規格外のるつぼを使用することが、初期故障の最も一般的な原因です。

一般的なるつぼグレードの比較

シリコン チョクラルスキー (CZ) プロセスの場合、金属不純物レベルが以下の合成グレードのるつぼ 合計1ppm は必須です。標準グレードの材料を使用すると、鉄、アルミニウム、カルシウムの汚染が溶融物に直接導入され、少数キャリアの寿命とデバイスの歩留まりが低下します。

熱勾配を制御して亀裂を防止

石英の熱膨張係数は非常に低い (~0.55 × 10⁻⁶/°C) ものの、脆いです。急激な温度変化により、材料の破断係数を超える急峻な内部応力勾配が生じます ( ～50MPa ）、亀裂や致命的な破壊を引き起こします。

推奨される加熱および冷却勾配速度

• 200 °C 未満: 以下の温度で上昇させてください。 10℃/分 — 表面の水分と吸着ガスは徐々に逃がす必要があります。
• 200 °C ～ 600 °C: 限界 5℃/分 — この範囲は、体積変化が顕著なα-βクリストバライト遷移ゾーンを横切っています。
• 600 °C ～ プロセス温度: 3 ～ 5 °C/分 これは、大きなるつぼ (直径 > 300 mm) の場合に一般的です。
• 冷却: 常に制御された降下に従ってください。 800 °C 以上で焼入れすると、目に見える亀裂がなくても、不可逆的な微小破壊が発生します。

CZ シリコンの成長では、るつぼを 900 °C で保持するのが一般的です。 30～60分 シリコンの融点 (1,414 °C) に上昇する前に、壁の厚さ全体で温度を平衡にするための初期ランプ中に。

失透を最小限に抑えて耐用年数を延長

失透（非晶質シリカから結晶質クリストバライトへの変化）は、およそ 1 時間で始まります。 1,000℃ 1,200 °C を超えると加速します。失透が内壁全体に広がると、るつぼは機械的に不安定になり、交換する必要があります。これは、高温用途におけるるつぼの寿命を短縮する主な原因です。

失透防止対策

• アルカリ金属汚染を最小限に抑えます。 ナトリウムイオンとカリウムイオンは核生成触媒として機能します。ナトリウムを含む指紋残留物でも、接触点で失透が始まる可能性があります。
• 保護コーティングを使用してください。 内壁に窒化ケイ素 (Si3N4) または硫酸バリウム (BaSO4) を薄くコーティングすると、結晶化フロントが遅くなります。太陽光発電用途では、BaSO₄ コーティングがるつぼの寿命を延ばすことが示されています。 15～30% .
• 累積的な高温への曝露を制限します。 1,100 °C を超える合計時間を追跡します。ほとんどの高純度るつぼは次のように評価されています。 100～200時間 失透が構造的に重大になる前に、この範囲にある。
• 不活性雰囲気または還元雰囲気下で操作してください。 酸素が豊富な環境では、微結晶の核生成を促進する表面酸化反応が促進されます。

厳格な汚染および取り扱いプロトコルの実施

表面の汚染は失透を引き起こすだけでなく、敏感な溶融物に不純物を取り込みます。半導体 CZ プロセスでは、0.5 μm のケイ化鉄の単一粒子が十分な鉄汚染を生成し、隣接する結晶セクションでウェーハの少数キャリア寿命が許容限界以下に低下する可能性があります。

取り扱いとクリーニングのベストプラクティス

1. るつぼは常に次のようなもので扱ってください。 クリーンルーム用手袋 (ニトリルまたはポリエチレン、金属不使用) — 決して素手で使用しないでください。
2. 新しいるつぼを希 HF 溶液 (通常は 2 ～ 5% HF 10 ～ 15 分間）その後、製造時に発生した表面の金属酸化物を除去するために徹底的な脱イオン水ですすぎます。
3. るつぼを清潔なオーブンで 120 °C で少なくとも乾燥させます。 2時間 使用前に吸着水分を除去してください。加熱中に激しい飛散が発生する可能性があります。
4. 密閉した、埃のない容器に保管してください。標準的な実験室環境で短時間曝露しただけでも、焼結後に除去するのが困難な粒子が表面に堆積する可能性があります。
5. 毎回使用する前に、内部表面を UV 光で検査してください。有機残留物は蛍光を発し、洗浄が不完全であることを示します。

るつぼの装填と充填レベルの最適化

るつぼの荷重方法は、熱応力分布と溶融ダイナミクスに直接影響します。不適切な荷重により、局所的なホットスポット、不均一な結晶化、機械的応力集中が生じ、るつぼの寿命が短くなります。

• 定格容量の 80% 以下まで充填してください。 過剰充填により、温度が上昇すると側壁にかかる静水圧が増加し、石英は約 1,665 °C (軟化点) を超えると軟化します。 1,200 °C では、持続荷重下でのクリープ変形が測定可能になります。
• 装入材料を均一に装填します。 大きなポリシリコンの塊を片面に配置すると、メルトダウン中に非対称な加熱が発生し、るつぼの壁に曲げモーメントが発生します。
• 装填中は装入片とるつぼの壁が直接接触しないようにしてください。 装填中の衝撃は、るつぼがプロセス温度に達した場合にのみ広がる表面下の微小亀裂の主な原因です。
• 回転支援プロセス (CZ 引き抜きなど) の場合は、回転の同心性を確認します。 たとえ 偏心量0.5mm るつぼを 5 ～ 10 rpm で回転させると、周期的な機械的応力が生じ、複数回の運転でベースが疲労する可能性があります。

測定可能な指標に基づいて監視し、交換する

目視検査のみに依存すると、時期尚早な交換 (コストの無駄) または交換の遅れ (プロセス障害のリスク) につながります。代わりに、複数の指標を組み合わせてデータに基づいた意思決定を行います。

交換の判断基準

るつぼのライフサイクル ログを実装し、各実行のピーク温度、継続時間、実行後の検査結果を追跡すると、通常、次のような方法で予期せぬ障害が軽減されます。 40～60% 大量のシリコンインゴット生産作業からのデータに基づいて、時間ベースの交換のみと比較しました。

雰囲気と圧力の制御を活用する

操作中のるつぼの周囲の雰囲気は、るつぼの材料と溶融物の純度の両方に直接影響を与えます。大気条件の最適化は、標準的な操作手順では見落とされがちな、低コストで大きな影響を与える手段です。

• 不活性ガスパージ (アルゴンまたは窒素): アルゴンを流す 10～20L/分 CZ 炉を使用すると、溶融物表面からの SiO の蒸発が減少します。そうでないと、冷却された炉の壁に堆積し、後続のサイクルで溶融物が再汚染されてしまいます。
• 減圧運転： で実行中 20～50ミリバール CZ 成長中 (大気中) は CO 分圧を低下させ、石英の溶解を促進することなく結晶への炭素の取り込みを抑制します。
• 水蒸気を避ける： 炉雰囲気中の H2O が 10 ppm であっても、溶融物の OH 含有量が明らかに増加し、その後の低温アニーリング ステップ中にシリコン ウェーハ内での酸素ドナーの形成が増加します。

概要: 実践的な最適化チェックリスト

次のチェックリストは、上で説明した中心的なアクションを、反復可能な実行前およびプロセス中のプロトコルに統合します。

1. るつぼのグレードがプロセス温度と純度の要件に一致していることを確認します。
2. 希 HF で洗浄し、脱イオン水ですすぎ、120 °C で 2 時間以上乾燥させます。
3. UV光の下で内面を検査します。残留物や微小亀裂が見られるるつぼは拒否します。
4. 容量が 80% 以下になるまで均一に充電します。積み込む際の壁への衝撃を避けてください。
5. プロトコルごとのランプ温度: 200 ～ 600 °C の移行ゾーンまで ≤ 5 °C/min。熱平衡を保つために 900 °C に保持します。
6. 実行中は不活性ガスの流れと目標炉圧力を維持します。
7. 制御された降下下で冷却します。 800 °C を超える温度からは決して急冷しないでください。
8. 再利用のためにクリアする前に、実行データをログに記録し、失透、壁の薄化、および汚染の指標を検査します。

これらの手順を一貫して適用することで、るつぼの平均耐用年数が延び、実行ごとの材料コストが削減され、そして最も重要なことに、製品の溶融物やその中で成長する結晶の品質が保護されます。
