プロジェクトに適した石英管サイズを選択するにはどうすればよいですか?

正しいものを選択する 石英ガラス管 サイズを決定するには、外径 (OD)、肉厚、長さ、材料グレードの 4 つのパラメータを用途に適合させる必要があります。 4 つすべてを正しく理解すれば、 石英管状炉 、UV ランプ、半導体拡散システム、または赤外線ヒーターは仕様で確実に機能します。一つでも欠けると、特に加圧または真空システムの壁の厚さが不足すると、チューブに亀裂が入ったり、崩壊したり、熱で破損したりする可能性があります。このガイドは、エンジニア、調達マネージャー、および検査技師の調達のための構造化された選考フレームワークを提供します。 溶融石英 または 石英ガラスチューブ 産業および科学用途向けの製品。

選択プロセスは 5 つのステップに従います: (1) 熱的および化学的環境を定義する、(2) 必要な外径とボアを決定する、(3) 圧力または真空デューティに対する最小の壁厚を計算する、(4) 正しい値を選択する 石英管 グレード (透明、低 OH、乳白色、または着色)、および (5) 在庫状況と納期を担当者に確認してください。 石英ガラス管サプライヤー 。各ステップは、参考データと実際の例とともに以下で詳しく説明されています。

石英ガラス管の製品範囲: 6 つの標準形状

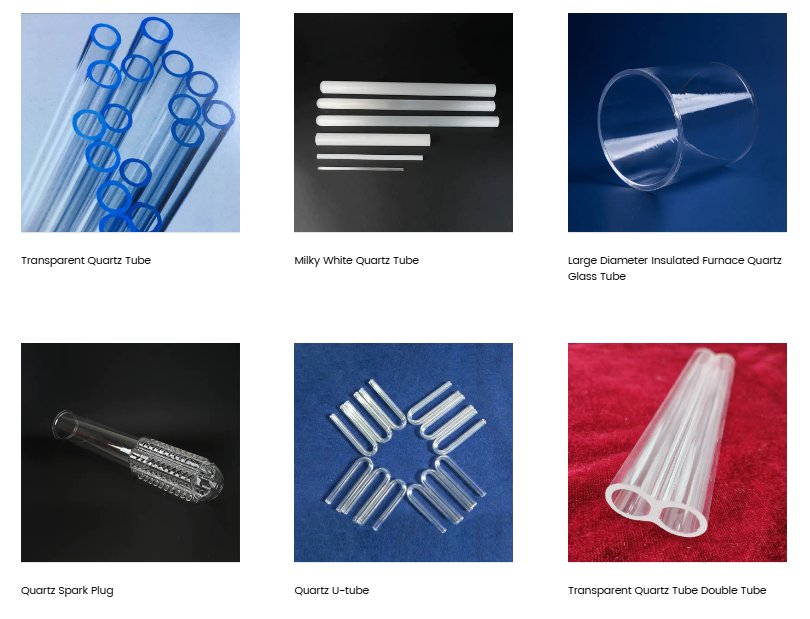

下の画像は、Yancheng Mingyang の 6 つの代表的な製品形態を示しています。 石英ガラス管 範囲。各フォームは、標準の透明チューブから複雑なダブルボアや U チューブの形状に至るまで、個別のアプリケーション要件に対応します。

表示されている製品範囲から: 透明石英管 (左上、青い先端) — 標準クリア 石英ガラスチューブ SiO2含有量99.9%以上、光透過率93%以上で、UVランプ、半導体炉、光学機器などに使用されます。 乳白色の石英管 (上部中央) — 溶融中の制御されたバブリングによって生成される半透明 (不透明) チューブ。拡散放射分布が必要な赤外線加熱用途に最適化されています。 大口径断熱炉用石英ガラス管 (右上) — ワイドボア 高温石英管 最大 1200°C の連続使用に耐える拡散炉および CVD リアクター用途向け。 石英スパークプラグ (左下) — 明陽施設の二次加工能力を示す精密機械加工された石英コンポーネント。 石英U字管 (中央下) — 曲がっています 石英管 熱交換器および再循環流体システムの用途向け。 透明石英管 Double Tube (右下) — 同軸ダブルボア ガラスパイプ UV 滅菌ランプ アセンブリや特殊化学反応器など、単一ボディ内に 2 つの独立した流体またはガス チャネルを必要とするアプリケーション向け。

ステップ 1: 熱環境と化学環境を定義する

ディメンションを指定する前に、動作環境を定義します。石英ガラスはホウケイ酸ガラス（ 高ホウケイ酸塩 ガラスは約 820°C で軟化します。 溶融石英 1665°C で軟化する) したがって、最初の疑問は、その用途に実際に石英が必要なのか、それとも化学実験室の高ホウケイ酸計量カップ、三角フラスコ、三角漏斗に使用されるホウケイ酸ガラスで十分なのかということです。動作温度が 500℃ を超える状態が続く場合、または熱衝撃 (急速な加熱/冷却サイクル) が予想される場合は、石英が正しい選択です。

化学的適合性は 2 番目の環境要因です。 石英ガラス管 事実上すべての酸 (塩酸、硫酸、硝酸、フッ化水素酸を除く) およびほとんどの有機溶媒に耐性があり、化学産業のパイプラインでの腐食性媒体の配送の標準的な選択肢となっています。医療および研究室の状況では、その生体適合性により、滅菌装置や分析機器に適しています。フッ化水素酸や熱リン酸を使用する用途には、PTFE でライニングされたチューブなどの代替材料が必要です。

ステップ 2: アプリケーションの外径と内径を決定する

外径 (OD) は、適合する必要がある継手、フランジ、または炉の穴によって決まります。ボア (内径、ID) は、流体またはガスの流量、またはチューブを通過する必要があるコンポーネント (発熱体や光ファイバーのプリフォームなど) によって決まります。以下の横棒グラフは、主要なアプリケーション カテゴリごとに最も一般的な OD 範囲を示しています。 石英管 .

このグラフから、半導体炉心管アプリケーションでは、炉心管ボア内に 150mm、200mm、および 300mm のシリコン ウェーハ バッチを収容する必要があるため、50mm から 200mm までの最も広い外径範囲が必要であることがわかります。これは、最も規模が大きく、最も要求の厳しいセグメントです。 高温石英管 これらの製品には、通常、上の製品画像に示されているような大口径の断熱炉用石英ガラス管が必要です。 UV 殺菌灯とハロゲン赤外線ヒーター チューブは細径端 (それぞれ 8 ～ 25 mm と 10 ～ 20 mm) を占めており、構造的な耐荷重よりも、厳しい OD 公差と優れた UV 透過率が主な選択基準となります。研究室用および光ファイバープリフォームサポートチューブは中程度の範囲 (4 ～ 30mm) に及び、多くの場合、最も厳しい寸法公差が必要となります。精密光学用途では通常、外径公差は ±0.1mm です。化学反応器のパイプラインは、流量と反応器の規模に応じて、15 mm から 100 mm 以上まで、日常の調達において最も広い実際的な範囲に及びます。のために カスタム石英チューブ 標準範囲外の要件に対して、Yancheng Mingyang は、確認された寸法管理を使用して仕様に合わせた図面と加工を提供します。

ステップ 3: 圧力と真空デューティに対する最小肉厚を計算する

壁の厚さは、最も安全性が重要な寸法です。 石英管 選択。壁の厚さが規定値を下回ると、内部圧力でチューブが破損したり、外部真空で崩壊したりすることがあります。次の式 (ASME B31.3 化学プラントの配管に基づく、ガラス材料に適合したもの) は、控えめな最初の推定値を提供します。

t_min = (P x OD) / (2 x S P)

ここで、P = 内部ゲージ圧力 (MPa)、OD = 外径 (mm)、S = 溶融石英の許容応力 (室温での持続荷重では約 7 MPa、800°C を超えると 50% 減少)。クォーツには脆性故障モードがあるため、少なくとも 4 倍の安全率が推奨されます。

• 例 1 (UV ランプのエンベロープ): OD = 20mm、内部圧力はほぼ大気圧 (0 ゲージ)。最小壁: 1.0 ～ 1.5mm が標準です。主な要因は、圧力ではなく、機械的な取り扱いの堅牢さです。
• 例 2 (加圧化学反応器、0.3 MPa): OD = 50mm、P = 0.3 MPa、S = 7 MPa。 t_min = (0.3 x 50) / (2 x 7 0.3) = 15/14.3 = 1.05mm。 4x 安全係数を適用します: 最小壁 = 4.2mm。標準で入手可能な場合は、5 mm の壁を指定してください。
• 例 3 (半導体拡散炉、真空～0.01 Pa): 崩壊圧力が支配する。外径 100 mm のチューブの場合、有限要素解析によって検証されたように、真空サービスの最小壁は通常 3 ～ 4 mm です。相談してください 石英ガラス管サプライヤー 真空定格肉厚確認用。

のために 石英管状炉 大気圧での用途では、壁の厚さは主に熱勾配管理によって決まります。壁が薄いほど、より早く温度が平衡します (熱応力が低くなります) が、機械的強度は低くなります。標準的な大気炉チューブの場合、外径 50 ～ 100mm の肉厚は 2 ～ 3 mm が一般的です。

ステップ 4: アプリケーションに適した水晶グレードを選択する

全部ではない 石英ガラス管 グレードは交換可能です。グレードは、ヒドロキシル (OH) 含有量、透過スペクトル、気泡密度、および表面仕上げを決定します。これらはそれぞれ、特定の用途での性能に影響します。以下のレーダー チャートは、6 つの選択基準にわたって 4 つの主要グレードを比較しています。

レーダー チャートは、最も一般的に調達される 3 つの石英管グレード間のトレードオフを示しています。 透明な高OHクォーツ (製品画像では先端が青いチューブとして示されています) は、UV 透過率と光学的透明性に優れており、用途の標準的な選択肢となっています。 UV石英管 殺菌灯、UV LED パッケージング、UV 溶融石英キュベットなどの用途 UV石英板 コンポーネント。ただし、ヒドロキシル含有量が比較的高いため (通常 150 ～ 300 ppm OH)、高圧水銀ランプやメタルハライド HID 光源には不向きです。2.72 ミクロンでの OH 吸収によりランプが早期に暗くなる原因となります。 低OH脱水酸化石英ガラスチューブ OH 含有量が 10 ppm 未満、真空脱ヒドロキシル化によって 5 ppm 未満が達成可能であるものは、低 OH 軸で最高のスコアを獲得しており、管が全耐用年数にわたって IR 放射を効率的に伝達する必要がある HID ランプエンベロープ、ハロゲンランプ管、および遠赤外線石英管ヒーターの用途に最適です。 乳白色（不透明）石英管 優れた拡散IR放射と引き換えにUVおよび可視透過を完全に犠牲にしており、管表面全体に均一な熱分布が必要な赤外線遠赤外線石英管ヒーターおよびカーボンファイバー石英ヒーターアセンブリに推奨されるグレードとなっています。低OHグレードと乳白色グレードはいずれも、透明石英と同様の優れた耐熱性と耐薬品性を維持します。半導体 CVD チューブなど、SiO2 含有量が 99.9% 以上であることを確認する必要がある用途の場合、 石英るつぼ アプリケーション、または 溶融石英 rods 実験室用石英るつぼサポートとして使用 - 分析証明書 (CoA) 文書をサプライヤーに要求する必要があります。

ステップ 5: 長さの公差、寸法標準、およびカスタム仕様

標準的な石英ガラス管は、1000mm、1500mm、2000mm の長さで供給されます。公差±1mmのカット長が標準です。精密な光学および半導体アプリケーションでは、より厳しい公差 (±0.5 mm 以上) を追加のリードタイムで利用できます。以下の折れ線グラフは、寸法公差要件が標準的な生産施設からの実際の OD 範囲の可用性にどのような影響を与えるかを示しています。

折れ線グラフは、石英管の調達における基本的なトレードオフを示しています。寸法公差の要件が厳しくなるにつれて、精密な絞りや研削作業の制限により、達成可能な最大外径が減少します。標準公差クラス (±1mm) では、最大 200mm の外径が利用可能で、半導体炉管および大型化学反応器の用途の全範囲をカバーします。光学グレードの公差 (±0.2mm) では、実際の最大外径は約 80mm で、ほとんどの実験室および光ファイバープリフォームサポートチューブの用途に対応します。半導体グレードの公差 (±0.1mm) では、最大外径は約 50mm であり、脆性材料でこのレベルの精度を達成するために必要な集中的な研削および研磨作業を反映しています。のために カスタム石英チューブ 大きな外径と厳しい公差を組み合わせた要件（たとえば、特殊な MOCVD リアクター用の公差 ±0.2 mm の 150 mm 外径チューブ）では、リード タイムが 4 ～ 8 週間延長されるのが一般的であり、プロジェクト計画に考慮する必要があります。 Yancheng Mingyang は、顧客が機能要件を満たす最小公差クラスを特定できるように、寸法仕様に関するエンジニアリング コンサルティングを提供し、納期を不必要に延長し、調達コストを増加させる過剰な仕様を回避します。

アプリケーション固有の石英管選択のリファレンス

次の表は、4 段階の選択フレームワークを、最も一般的な石英ガラス管アプリケーションのクイック リファレンス ガイドにまとめたものです。標準製品から全製品範囲をカバーします 高純度石英ガラス管 そして 石英ガラス棒 コンポーネントから特殊な加熱および光学製品まで。

チューブを超えた石英ガラス製品: 製品範囲の拡大

その間 石英ガラス管 そして ガラスパイプ これらの製品が製品範囲の中核を形成しており、Yancheng Mingyang は、補完的なアプリケーションのニーズに応える石英および特殊ガラス製品の幅広いポートフォリオを提供しています。これらには以下が含まれます 石英ガラス棒s (溶融石英ロッドおよび水晶ロッド) 光学および構造用途向け、 石英ガラスシート そして 石英ガラス窓 真空チャンバーおよび光学アセンブリ用のパネル、 UV石英板 そして 穴付き UV 丸型石英プレート フォトリソグラフィーおよび UV 硬化システム用、および UV溶融石英キュベット そして quartz cuvette rectangular formats for spectroscopy and analytical instruments.

暖房製品セグメントでは、同社は ハロゲンヒーター赤外線 チューブ、 遠赤外線石英管ヒーター アセンブリ、および カーボンファイバー石英ヒーター そして 石英炭素繊維赤外線加熱管 工業用プロセス加熱用途向けの製品。これらの加熱製品は、乳白色および低 OH 石英管グレードを活用して、赤外線放射効率を最大化します。実験室および科学研究アプリケーションの場合、その範囲には次のものが含まれます。 実験用石英るつぼ そして シリカるつぼ実験室 製品、 不透明な溶融シリカるつぼ 結晶成長用、および 透明な石英るつぼ 溶融物の視覚的な監視が必要なプロセス向けのバリエーション。特産品としては、 石英ガラス器具 , 高ホウケイ酸塩 measuring cup , 三角形の漏斗 、そして 三角フラスコの化学 ガラス製品 — 標準的な実験用ガラス製品と高性能石英セグメントの橋渡しをします。

同社も供給している サウンドヒーリング楽器 含む クリスタルシンギングボウル , クリスタルアルケミーボウル , 水晶音叉 , クリスタル・シンギング・トライアングル , クリスタルハープ 、そして クリスタル・シンギング・ホーリー・グレイル 製品 - 治療用および楽器用の高純度溶融石英ガラスの音響共鳴特性を活用する、成長を続ける応用分野です。
