石英は製錬に使用されますか?

石英は製錬に使用されていますか: 直接の答え

はい、石英は製錬および高温溶解プロセスで直接使用されており、最も顕著なのは 石英るつぼ 、半導体および太陽光発電産業における結晶成長中に溶融シリコンを含む溶融シリカで作られた容器。石英るつぼは、太陽光発電や半導体分野向けの高純度珪砂を原料とした主力製品で、主に高温条件下での連続結晶化を支援するために使用されます。これは、融点を超えて加熱され、単結晶インゴットに引き出されるポリシリコン原料を保持するために使用される消耗品の石英デバイスとして機能します。この材料が選択されたのは、通常の耐火物や金属では電子および太陽電池グレードのシリコンに必要な化学的清浄度を維持できないが、石英ガラスでは維持できるためです。この時点から、この記事では、石英がこの役割を非常に効果的に実行する理由、半導体グレードと太陽光発電グレードの石英るつぼの違い、内部構造、購入者が自社の製錬または熱処理ラインに適した石英ガラス製品をどのように選択できるかについて説明します。

石英るつぼは、清浄度、均質性、耐高温性の特性を備えています。物理的な熱挙動の観点から見ると、典型的な石英るつぼの変形点は次のとおりです。 約1100℃ 、軟化点は 摂氏約1730度 、連続使用最高温度は 約1100℃ 、短時間であれば摂氏約 1450 度に達する可能性があります。持続的な高温耐性と組み合わされたこの高純度は、信頼性の高いシリコンロッド単結晶引上げと一貫した単結晶品質の基盤を提供し、石英ルツボを単結晶引上げシステムにおける重要な補助材料の 1 つとしています。石英るつぼは一般に、その用途に応じて、半導体グレード (電子グレード) の石英るつぼと太陽光発電グレード (ソーラー グレード) の石英るつぼの 2 つのカテゴリに分類され、それぞれ異なる純度および構造仕様に合わせて製造されます。

石英ガラスが製錬時の熱要求に耐えられる理由

石英ガラスは、溶融石英または溶融シリカとも呼ばれ、非常に純粋な二酸化ケイ素を摂氏 1700 度を超える温度で溶かし、冷却して非晶質のアモルファス固体にすることによって製造されます。このアモルファス構造により、石英ガラスの熱膨張係数は非常に低くなります。これは、材料が加熱と冷却を繰り返しても割れにくいことを意味し、結晶引上げ炉で使用される精錬サイクル中に不可欠な特性です。通常のソーダ石灰ガラスとは対照的に、高純度石英ガラス管や石英ガラス棒製品は、急激な温度変化に耐えても割れることがないため、石英ガラス窓や石英ガラスシート部品も高温炉設備の観察窓や構造要素として広く使用されています。

石英が製錬環境で良好に機能する 2 番目の理由は、化学的純度です。るつぼの壁から溶融シリコン中に金属不純物が移動すると、得られる結晶の電気的特性が変化する可能性があり、これは半導体製造では容認できません。高純度の石英ガラス管、石英ガラスロッド、および石英ガラスロッドストックは、鉄、アルミニウム、アルカリ金属などの微量元素を最小限に抑えるために精製されており、引き上げプロセス全体を通じて溶融物を化学的に安定に保ちます。以下のグラフは、溶融石英と、炉の設計文献でよく議論される他の 2 つの従来の耐火物タイプの材料との間の重要な動作特性の一般的な比較を示しており、なぜ溶融石英が依然としてシリコン溶融物の好ましいライニング材料であり続けるのかを示しています。

この水平棒の比較は、溶融石英ガラスが化学純度および熱衝撃耐性において特に高いランクにあることを示しており、この 2 つの特性は溶融シリコンを汚染することなく保持するために最も重要です。寸法安定性の評価は、前述した非常に低い熱膨張係数を反映しており、炉が極度の熱を繰り返してもるつぼの形状が一定に保たれます。光学的透明性が含まれるのは、オペレーターが炉を開けずに溶融レベルと結晶成長界面を視覚的に監視できるためです。これは、石英ガラス窓と石英ガラスシート表示コンポーネントの実際的な利点です。石英ガラスは圧縮には強いものの、突然の機械的衝撃を受けると脆くなる可能性があるため、機械的硬度は中程度に評価されます。そのため、実験室用石英るつぼまたはシリカるつぼの実験室ユニットの取り付けおよび取り外しの際には、慎重な取り扱いプロトコルが重要です。全体として、このグラフは、生の硬度ではなく、純度、熱弾性、安定性の組み合わせにより、溶融石英がシリコン製錬容器の標準的な選択肢となることを示しています。

半導体グレードと太陽光発電グレードの石英るつぼ

石英るつぼは通常、半導体グレード (電子グレードとも呼ばれます) と太陽光発電グレード (ソーラーグレードとも呼ばれます) のカテゴリーに分類され、その区別は下流のアプリケーションで必要とされる純度レベルに基づいています。半導体グレードのるつぼは、最終的に集積回路用のウェーハにスライスされる単結晶シリコン インゴットの成長をサポートします。そこでは、10 億分の 1 レベルの不純物さえもデバイスの性能に影響を与える可能性があるため、これらのるつぼは最も厳格な純度管理と最も厳格な内層仕様で製造されています。太陽光発電グレードのるつぼは、太陽電池用のシリコンインゴットをサポートします。太陽電池の性能は、ロジックやメモリチップの性能に比べて微量不純物に対する影響を受けにくいため、純度許容範囲が若干広くなり、るつぼのコスト効率と仕様の間で異なるバランスが可能になります。

このレーダー チャートは、実験室または製造炉で使用する石英るつぼを調達する購入者にとって最も重要な 6 つの定性的特性にわたって、半導体グレードと太陽光発電グレードの石英るつぼを比較しています。半導体グレードのプロファイルは、純度、気泡制御、および壁の均一性に関してさらに外側に広がり、ウェーハ製造原料に必要なより厳しい製造公差を反映しています。太陽光発電グレードのプロファイルは依然としてチャートの広い領域をカバーしており、高性能製品であることを示していますが、すべての特性を最大限に活用するのではなく、透明性と熱安定性全体にわたってよりバランスのとれた配分が行われています。耐失透性、つまり長時間熱にさらされた際のガラス表面の望ましくない結晶化に対する抵抗性は、両方のグレードが同様の基本的な熱化学的性質を持つ溶融シリカから作られているため、2 つのグレード間でほぼ一致しています。石英るつぼの実験室サンプルまたは完全な生産バッチを評価するバイヤーは、このタイプの比較フレームワークを使用して、どのグレードが特定の溶解サイクル長および製品純度目標に適合するかを決定できます。

石英るつぼの構造:等角図

製造用石英るつぼは、単一の均一なガラス層ではありません。通常、構造サポートと熱分散を提供する外側の不透明層、溶融シリコンと直接接触する透明または半透明の内層、そして多くの設計では、溶融サイクル中の熱応力とガス放出の管理に役立つそれらの間に挟まれた気泡層で構成されます。以下の図は、この層状構造のラベルを付けた等角投影図を示しています。これは、不透明な溶融シリカるつぼと透明な石英るつぼが、完全に別個の製品ラインではなく、同じ製品全体の異なるゾーンを指すことが多い理由を理解するのに役立ちます。

図に表示されている外側の不透明層は、細かく密集したシリカ粒子で構成されており、るつぼ壁の周囲に熱を均一に散乱させ、長い引き上げサイクル中に装入シリコンの重量を保持するのに必要な機械的剛性を提供します。そのすぐ下には気泡遷移層があり、この層には制御された分布の微細なガスポケットが含まれており、るつぼが周囲温度から動作範囲まで加熱される際に熱膨張応力を吸収し、亀裂のリスクを軽減します。最内層の透明層は、溶融シリコンと直接接触する表面であり、汚染制御に最も大きな影響を与えるため、最高純度のシリカと最も少ない気泡を使用して製造されています。図の下部に示されているリムと壁のプロファイルは、特定の厚さの勾配になるように設計されており、溶融物の重量を支えるためにベース付近が厚く、リムに向かって徐々に先細になっています。これにより、るつぼが熱サイクル全体にわたって寸法安定性を維持するのに役立ちます。この層状構造を理解することは、供給された石英るつぼサンプルが、不透明な溶融シリカるつぼであるか透明な石英るつぼであるかに関係なく、特定の炉および引き上げプロセスに期待される内部品質を満たしているかどうかを調達チームが評価するのに役立ちます。

製造工程と品質管理

石英るつぼの製造は、高純度の石英砂を調達することから始まります。石英砂は、回転成形炉に供給される前に、ふるいにかけられ、金属不純物を除去するために化学処理されます。炉内では、鋳型が回転しながら砂が超高温で溶解され、遠心力によって溶解したシリカが均一に分散され、前のセクションで説明した層状の壁構造が構築されます。初期の成形段階の後、るつぼはエッジトリミング、表面検査、寸法検証などの一連の仕上げステップを経て、内層の気泡の分布、肉厚の均一性、光学的透明度を評価する最終品質検査を受けます。どの段階での汚染もバッチ全体に悪影響を与える可能性があるため、石英るつぼ、石英ガラス管、石英ガラスロッドラインなど石英ガラス製造専用の製造施設では、一般的な工業用粉塵や浮遊微粒子から隔離された、制御されたクリーンな環境が維持されています。

この棒グラフは、単一の固定されたタイムテーブルではなく、溶融シリカ製造文献で一般的な一般的なプロセスの説明に基づいて、一般的な石英るつぼ製造ラインにおける各主要な製造段階の相対的な時間の重み付けを示しています。回転融着ステージは、層状壁構造が形成される場所であり、不均一な壁厚を避けるために温度制御が最も正確に行われなければならない場所であるため、処理時間の最大の割合を占めます。また、必要な純度レベルまで珪砂をふるい分けて精製することは、後の工程で汚染の危険を冒さずに急いで行うことはできないため、原料の準備にも比較的時間がかかります。大きな溶融シリカ部品を急速に冷却しすぎると内部応力が導入され、後で炉の運転中に亀裂が発生する可能性があるため、冷却には慎重に制御されたスケジュールも必要です。トリミングと検査は、全体のタイムラインの中で比較的短い期間を占めますが、完成した石英るつぼまたは関連する石英ガラス機器が半導体および太陽光発電の顧客が要求する寸法および光学基準を満たしているかどうかを判断する重要な品質ゲートであり続けます。

シリコン精錬を超えて: より広範な石英ガラス製品ファミリー

石英るつぼはシリコン精錬の中心ですが、同じベース材料が研究室、産業、さらにはウェルネス用途まで使用される幅広い特殊光学ガラス製品をサポートしています。高純度石英ガラス管と石英ガラス棒ストックは、化学的不活性性と耐熱性が必要とされる研究環境向けに、石英るつぼ実験セット、ガラスパイプアセンブリ、カスタム溶融石英棒などの実験装置を製造するために使用されます。通常のガラスは溶融石英ほど効率的に紫外波長を透過しないため、紫外透過または高温観察アクセスが必要な場合には、石英ガラスシートおよび石英ガラス窓コンポーネントと、UV 石英プレートおよび穴付き UV 丸石英プレートが使用されます。溶融石英ロッドおよび石英結晶ロッドは、石英管ヒーター、炭素繊維石英ヒーター、および石英炭素繊維赤外線加熱管製品を含むハロゲン ヒーターおよび赤外線加熱管部品にも成形されます。これらは、そもそも石英をシリコン精錬に適したものにするのと同じ純度および耐熱衝撃性に依存しています。

石英ガラス技術の興味深い拡張は、サウンドヒーリング機器での使用です。溶融水晶は正確で均一な壁厚に成形でき、振動すると明瞭で持続的な共鳴音を生成するため、シンギングボウル、クリスタルアルケミーボウル、クリスタルシンギングトライアングル、クリスタルハープ、クリスタルシンギングホーリーグレイルなどの製造に使用されます。これらの機器は、るつぼ製造で使用されるのと同じ回転溶融および精密壁制御技術に依存しており、熱目的ではなく別の音響目的に適用されています。同じベースの溶融シリカ材料で作られたその他のサポート実験室アイテムには、UV 溶融石英キュベット、長方形石英キュベット、高純度耐熱溶融石英ガラス ボート コンポーネント、および三角フラスコ、三角形状漏斗、高ホウケイ酸計量カップなどの汎用実験室用ガラス器具が含まれます。これらはすべて、溶融石英と高ホウケイ酸ガラスが共有する化学的安定性の恩恵を受けています。

このドーナツ チャートは、特定の統計調査ではなく、典型的な業界製品カテゴリに基づいて、溶融石英ガラスが主要なアプリケーション セグメントにどのように分布しているかを示す一般的な定性的なビューを示しています。るつぼおよび半導体のセグメントと実験用ガラス器具がグラフの大部分を占めており、熱処理と分析化学が依然として高純度溶融シリカの最も確立された用途であるという事実を反映しています。工業用および民生用加熱機器が高速応答赤外線素子をますます好むようになるにつれて、石英炭素繊維赤外線加熱管およびハロゲンヒーター部品が着実に成長しているため、加熱および赤外線管アプリケーションは重要な中間セグメントを占めています。 UV 石英プレートや石英ガラス ウィンドウ製品を含む光学および UV ウィンドウ アプリケーションは、紫外線透過率に依存する特殊な計装および滅菌装置に結び付けられた、小さいながらも安定したセグメントを形成します。サウンドヒーリング機器のセグメントは、比較すると最小ですが、溶融石英の熱特性や光学特性ではなく音響特性が主な価値の原動力となる独特のニッチ市場を表しており、単一の基材がどのように非常に異なる最終用途産業をサポートできるかを示しています。

適切な石英るつぼまたは石英ガラス コンポーネントの選択

半導体グレードと太陽光発電グレードの石英るつぼのどちらを選択するか、またはさまざまな石英ガラス管と石英ガラスロッドの仕様を選択するには、まず動作温度範囲と下流製品の純度許容差を明確に定義する必要があります。購入者はるつぼの壁の厚さと層構造も考慮する必要があります。これは、外側の不透明層が厚いほど単結晶引上げサイクルが長くなり、内側の透明な層が薄く均一であるほど汚染リスクが低いためです。次のリストは、石英るつぼまたは関連する溶融石英コンポーネントの注文を最終決定する前に、調達およびエンジニアリング チームが一般的に検討する実際的な選択基準をまとめたものです。

• 意図した製錬または加熱サイクル中にるつぼまたはチューブが耐えなければならない最大連続動作温度と短期ピーク温度を確認します。
• 純度グレードを下流製品の感度に合わせて、ウェーハ製造原料には半導体グレードを、ソーラーインゴット製造には太陽光発電グレードを選択します。
• 特に溶融材料と直接接触する内部接触層については、気泡の分布と壁の均一性の仕様を確認してください。
• るつぼ、石英ガラス管、または石英ガラスロッドが設置される特定の炉または引き上げ装置に対する寸法公差を確認してください。
• コンポーネントが運用に使用される前に、熱衝撃や機械的損傷のリスクを軽減するための取り扱いおよび保管に関するガイダンスを要求してください。

この面と折れ線グラフは、数年にわたる炉の生産ライン全体での溶融石英部品の一般的な採用パターンを示しており、近年太陽光発電と半導体のサプライチェーン全体で報告されている単結晶シリコン生産の広範な拡大と一致しています。左から右への着実な上昇は、業界全体の炉容量の増加の増加を反映しており、それぞれの炉には独自の石英るつぼ、石英ガラス管、およびサポートする溶融石英コンポーネントのセットが必要です。るつぼと関連コンポーネントは炉設備自体とは異なり、一度設置するのではなく定期的に交換する必要がある消耗品であるため、線の下の影付きの領域はこの需要の累積的な性質を強調しています。このパターンは、連続または連続に近い結晶成長ラインを運用するメーカーにとって、石英るつぼおよび石英ガラスロッド製品の一貫した品質管理された供給が重要である理由を強調しています。長期的な供給関係を評価するバイヤーは、この種の持続的な複数年にわたる成長曲線に歩調を合わせる安定した生産能力を実証できるサプライヤーを探すことがよくあります。

塩城明陽石英製品有限公司について

塩城明陽石英製品有限公司は、石英および特殊ガラス製品の生産を専門とする会社です。塩城明陽石英製品有限公司は、江蘇省錦州明徳石英ガラス有限公司の生産工場です。設立以来、当社は急速に発展し、国内外の先進技術と生産設備を導入し、製品の品質を継続的に向上させてきました。同社は、自社の利点を生かして、さまざまな顧客のニーズを満たす市場に適したさまざまな製品を開発し、石英および特殊ガラスのサプライチェーン全体で顧客の多くの緊急の生産課題を解決してきました。

同社の製品範囲には、石英ガラス管、二穴石英ガラス管、石英ガラスロッド、石英シート、サファイア窓、フッ化カルシウムガラス窓、赤外線および紫外線コーティング、高耐圧アルミノケイ酸ガラス窓パネル、石英ガラス器具、高ホウケイ酸ガラス器具、石英るつぼ、石英金メッキ管、石英ヒーター、石英赤外線加熱管、遠赤外線指向性放射ヒーター、紫外線殺菌ランプ、およびその他の特殊なタイプの石英ガラス製品。この幅広い生産範囲により、同社は標準的な石英るつぼと石英ガラス管の供給だけでなく、サファイア窓や赤外線加熱管コンポーネントなどのより特殊なアイテムの両方を単一のサプライヤー関係内で必要とする顧客をサポートすることができます。

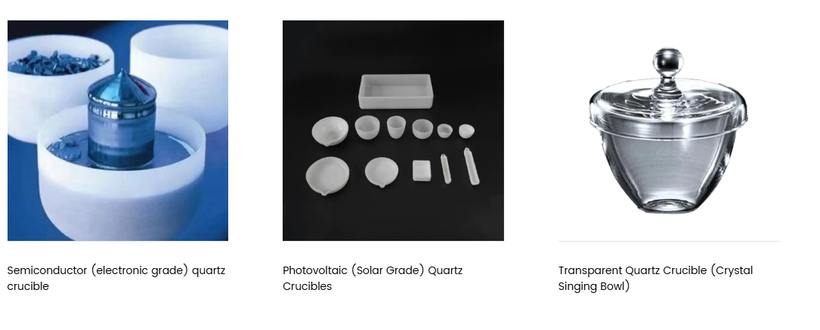

上に示した製品例は、特徴的な層状壁構造を備えた半導体 (電子グレード) 石英るつぼから、炉容量に応じたさまざまなサイズの太陽光発電 (ソーラー グレード) 石英るつぼのセット、透明な薄壁の形状がサウンドヒーリング用途のクリスタル シンギング ボウルとしても評価されている透明な石英るつぼに至るまで、石英るつぼファミリー内の範囲を示しています。この視覚的な範囲は、同じ溶融シリカ材料と製造専門知識が、シリコン結晶精錬から実験用ガラス製品、音響機器に至るまで、まったく異なる最終用途産業向けの製品にどのように反映されるかを強調しており、すべてが純度と構造精度に対する同じ基本的な注意を払って製造されています。
